200噸龍門整形校正液壓機是近期山東威力重工專門為客戶設計定做的一款機床設備，機身采用全鋼性結構，經振動時效處理使機械變形量小。 機架設計經由有限元素分析，具有高剛性、高精度。龍門式液壓機工作臺能上下移動，大大擴展了機器開合高度，使用更方便。廣泛用于機械行業的拆裝、成型、校 直、 拉伸、鈑金成型的壓制工作，是現在汽車修理行業的必備壓力設備。200噸龍門整形校正液壓機龍門架設計的特點是有限元和剛度高、精度高。傳統的龍門式液壓機有三組調節孔。孔間距可根據客戶要求定制，也可根據機器開口高度合理設計，大大擴展了龍門液壓機的開合高度，使用更方便。龍門液壓機主要是由主缸、液壓動力系統和電氣系統組成。

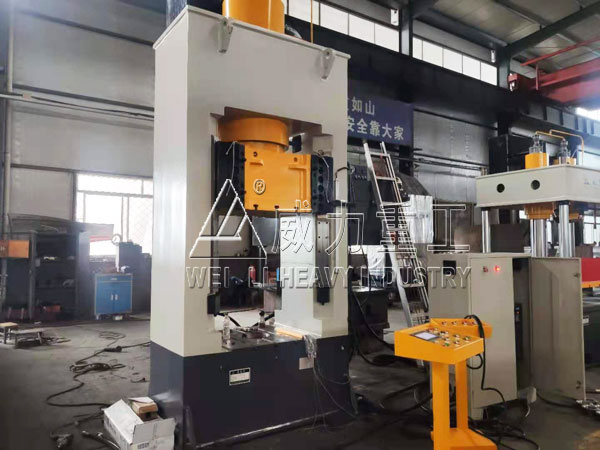

200噸龍門液壓機
200噸龍門整形校正液壓機工作原理：液壓機根據壓制工藝要求主缸能完成快速下行一減速壓制一保壓延時一泄壓回程一停止（任意位置）的基本工作循環，而且壓力、速度和保壓時間需能調節。頂出液壓缸主要用來頂出工件，要求能實現頂出、退回、停止的動作。如薄板拉伸時，又要求頂出液壓缸上升、停止和壓力回程等輔助動作。有時還需用壓邊缸將坯料壓緊，以防止周邊起皺。
200噸龍門整形校正液壓機系統組成：
1、200噸龍門整形校正液壓機安全閥用于調節系統的規定壓力，同時保持安全溢流。考慮到設計要求，龍門液壓機保壓時間要達到5s，壓力穩定性好。選用液控單向閥保壓回路，則保壓時間較長，壓力穩定性高，選用M型三位四通換向閥，利用其中位滑閥機能，使200噸龍門液壓機液壓缸兩腔封閉，系統不卸荷。設計了自動補油回路，且保壓時間由電氣元件時間繼電器控制。
2、200噸龍門整形校正液壓機驅動系統連桿少，結構簡單，壓力可根據所需工作力自動增減，從而降低功耗，但需要200噸龍門液壓機的大工作力和大工作速度。確定泵及其驅動電機的容量。這種類型的驅動系統主要用于中小型龍門液壓機，以及由泵直接驅動的大型自由鍛造液壓機。
3、200噸龍門整形校正液壓機主缸工進過程指的是當滑塊減速行進一段距離后接近工件，主缸上腔的壓力將會由壓制負載決定，主缸上腔的壓力不斷的升高，變量泵輸出流量相應自動減少。當主缸上腔的壓力達到先導溢流閥的調定壓力時，泵的輸出流量全部經閥溢流，此時滑塊就會停止運動。如果當主缸上腔的壓力達到所需的工作壓力后，電接點壓力表就會發出電信號，電磁鐵就會全部失電，有關的兩個閥也會順勢關閉。主缸上腔閉鎖，實現保壓，同時其中一個閥門開啟，泵卸載。主缸上腔泄壓，此時主缸上腔的壓力已經很高，保壓一段時間后，時間繼電器發出電信號，電磁鐵得電，閥門控制腔通過緩沖閥7及磁換向閥與油箱接通，由于緩沖閥的作用，閥緩慢開啟，主缸上腔實現無沖擊泄壓，保證設備處于安全工作狀態。
200噸龍門整形校正液壓機是山東威力重工液壓機系列中產品之一，除此以外，公司還可根據可需求設計定做100噸-2000噸龍門框式液壓機設備。龍門式液壓機廣泛用于大中型電動機壓裝，提供轉子、定子壓裝及定子矽鋼片定位、成型的壓裝，以及不銹鋼制品的拉伸壓延成型和各種管材的彎曲成型等。工作臺面液缸推位，工作裝卸操作方便、定位準確、壓裝平穩、可靠。采購定做高性價比龍門式液壓機就來山東威力重工，采購咨詢熱線張經理：18306370898（可加微信）
