- 產品名稱：200噸四柱液壓機(臺面2400x1200mm|雙缸)
- 推薦度：
200噸四柱液壓機常用結構有三梁四柱式、四梁四柱兩種，其中200噸三梁四柱液壓機應用較為廣泛，適用于可塑性材料的壓制工藝，如沖壓、彎曲、翻邊、薄板拉伸等，也可從事校正、壓裝、塑料制品及粉末制品的壓制成型。根據工件需要設計合適的工作臺面、開口高度、行程、配置等，所以基本上一個產品對應一種機型。

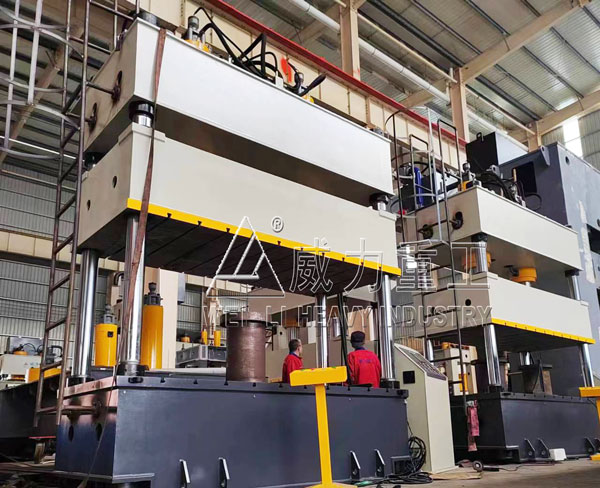

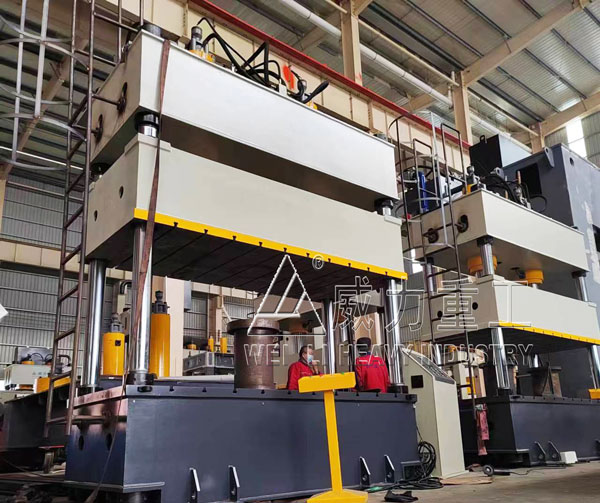

文中山東威力重工設計生產的這款200噸四柱液壓機，采用三梁四柱式機身設計，工作臺面2400x1200mm、開口1200mm，行程900mm，雙缸結構設計，臺面大，可壓制產品種類多，是一款萬能的液壓機床設備，機器結構簡單好操作。這款200噸雙缸四柱液壓機的兩個液壓缸分布要完成快速進給和快速退回的自動工作循環。回路采用雙泵的供油系統，一個泵是低壓大流量泵，為兩缸快進貨快退時輸送低壓油。一個是高壓小流量泵，供給兩缸工作進給所需的高壓油，他們的壓力都是有溢流閥來調定的。
200噸四柱液壓機技術參數：
項目 單位 YW32-200T
公稱力 KN 2000 (雙缸)
液體最大工作壓力 Mpa 20
油缸最大行程 mm 900
開口高度 mm 1200
工作臺面尺寸
左右 mm 2400
前后 mm 1200
快進速度 Mm/s 250-300
工進速度 Mm/s 25-50
回程速度 Mm/s 250-300
電機功率 kw 34
200噸四柱液壓機(臺面2400x1200mm|雙缸)性能特點：
1、200噸四柱液壓機(臺面2400x1200mm|雙缸)臺面大，工作臺有效尺寸為2400mm×1200mm，可支持市面上大部分的汽車內飾尺寸；
2、配備PLC自動控制系統，可實現手動和半自動兩種操作模式，大大提高生產效率；配備觸控式PLC顯示屏，參數清晰明了，可以手動設定調節，換模重設方便；

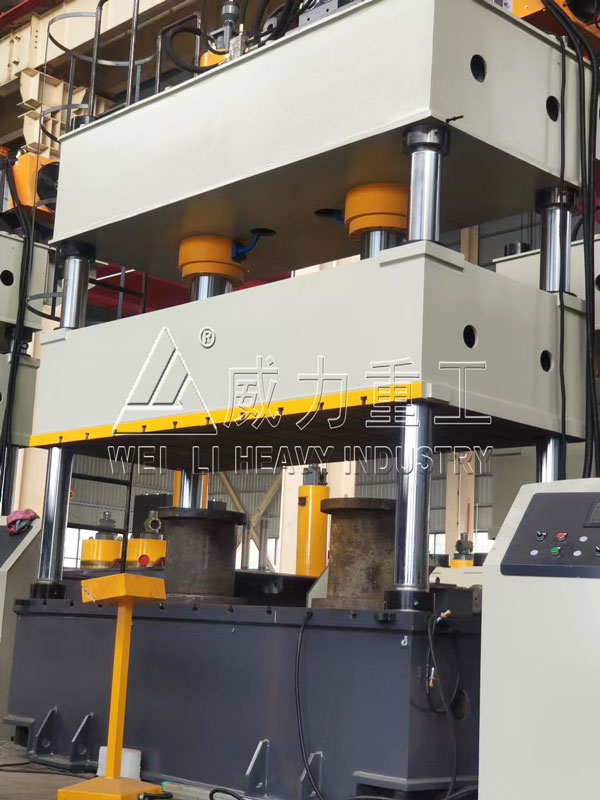

3、200噸四柱液壓機(臺面2400x1200mm|雙缸)采用雙油缸配置，滑梁受力均勻，成型效果好；且液壓系統增加比例閥、同步閥，同步精度高，不易偏載；
4、設備的操作方式為：調整、手動、半自動三種方式，每種操作方式又可分為定壓和定程二種工作方式，由操作面板上的轉換開關進行選擇。保壓時間可以在0~999秒范圍內預置。
200噸四柱液壓機制造工藝：
1、200噸四柱液壓機(臺面2400x1200mm|雙缸)機身為三梁四柱結構，由上梁、滑動梁、工作臺、立柱、鎖母、導套等組成。 上梁為焊接件，Q235鋼板焊接而成，焊后經回火處理消除內應力。工作臺和活動梁由Q235鋼板焊接而成，焊接后回火處理，消除內應力，工作臺上平面加工有 T 型槽，用以固定模具。滑動梁四角立柱孔內裝有導套導向，下平面加工有T 型槽以固定模具，上平面與主缸相連。
2、立柱材料為 45＃鋼調質，立柱采用螺母緊固，以便于機身預緊。立柱經調質處理，導向部分表面鍍硬鉻。提高表面精度、耐磨性及較強的抗偏載能力。鎖母的材料為45#鍛鋼，每根立柱需用4 件，螺紋與立柱相配。 導套安裝在滑塊立柱孔中，導套內加工有潤滑槽，并安裝有防塵圈。
3、200噸四柱液壓機(臺面2400x1200mm|雙缸)主油缸為活塞式油缸，缸體通過法蘭與上梁連接，活塞桿與滑塊連接， 活塞桿表面淬火并經磨削加工提高其表面精度及耐磨性。油缸密封選用進口 U 形密封圈密封，密封可靠，使用壽命長。
200噸四柱液壓機(臺面2400x1200mm|雙缸)結構：
1、由主機及控制機構兩大部分組成。200噸四柱液壓機(臺面2400x1200mm|雙缸)主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。
2、液壓系統
采用大流量插裝閥，在泵的進油口設油濾器，以防雜質進入液壓系統，以確保油路的正常運行；系統中有油溫油位顯示、空氣濾清器裝置；油箱為鋼板焊接結構，底部備有放油和排污的螺塞。
3、電氣系統
設有獨立的電氣控制箱，集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕，確保作業時的人員和設備安全。
4、操作系統
200噸四柱液壓機(臺面2400x1200mm|雙缸)采用PLC編程系統實現自動和半自動兩種操作方式自由切換，方便設備維護；可任意調節設備運轉速度和主缸壓力；滿足生產時的定程、定壓的工藝要求。
5、液壓機主缸
缸體采用優良鋼材，活塞桿表面經過中頻淬火處理，使用壽命長。油缸主要部件采用優良材料密封圈，確保密封可靠。
200噸四柱液壓機價格問題:
200噸四柱液壓機(臺面2400x1200mm|雙缸)價格多少錢，不同的廠家報價不同，影響該設備的價格的7大因素：制造工藝、設計圖紙、組成部件、設備配置、技術參數、售后服務、鋼板材價格等。在采購該設備時，200噸四柱液壓機(臺面2400x1200mm|雙缸)價格僅是考慮的一部分，價格低的液壓機設備，其制造成本上會出現問題，不能保證機器設備的組成各部件的質量，在日常加工生產使用中，就會出現各種各樣的問題，延誤了生產 ，增加了制造成本。所以說200噸四柱液壓機(臺面2400x1200mm|雙缸)價格僅是考慮的一個方面，定做該設備，還需要綜合分析液壓機廠家的規模實力、機器設備質量、售后服務等，多方對比，擇優選擇。所以說，這對客戶的顧慮與多方面考慮，這里推薦山東威力重工機床有限公司，一家專門生產液壓機床設備廠家，歡迎客戶來廠考察。
