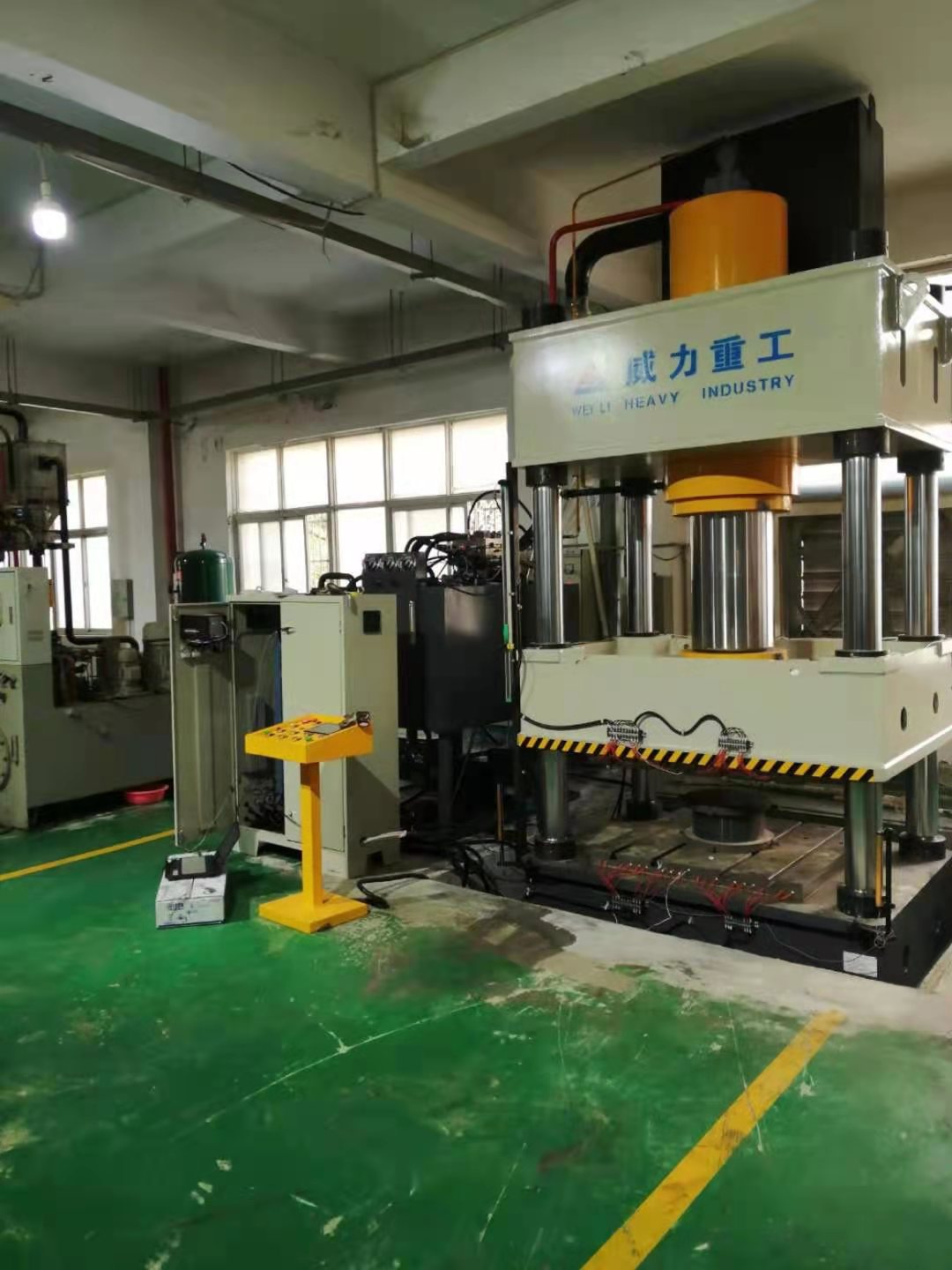

本機為一臺500噸帶加熱板四柱液壓機設備，是一款通用型熱壓液壓機，可用于樹脂、PMC、陶瓷等非金屬材料的熱壓成型工藝。帶有上、下兩塊加熱板，可分別設定溫度，自動溫控。其工作方式為上加熱板對模具的上面進行加熱，下加熱板對模具的下底面進行加熱，模具的中間部位依靠模具上下兩個面的熱傳遞進行加熱。
這臺帶加熱板500噸四柱液壓機是公司為客戶量身設計定做，用于生產軍工用品。目前該設備已經在客戶車間正式投入生產，熱模壓產品一次成型，效率高，速度快，無需二次操作。500噸四柱液壓機在模壓產品過程中，是通過導熱油加熱器給熱壓模或熱壓板進行間接加熱，模具/平板開熱流道，通循環熱油，加熱均勻，控溫精度高，且電加熱棒不易燒壞。在一副模具上實現分段加壓和加熱，并在成型后階段切換加熱模具為冷卻模具，確保產品冷卻定型到設定溫度及設定的材料硬度，確保從模具中輕易取出產品。
工作原理：將需要熱壓成型的產品設置在動塊組件上，通過電控箱上的人機界面進行控制，使動塊組件上的下發熱板在導向機構的作用下向定塊組件的上發熱板移動，移動到設定位置時，在上發熱板和下發熱板的加熱作用下，完成熱壓成型。
帶加熱板500噸四柱液壓機為三梁四柱式結構機身，由上橫梁，滑塊（中梁），底座（下橫梁）和四根立柱組成。結構比較簡單，操作也非常方便，適用于一些精度要求不是很高的產品，例如：復合材料樹脂井蓋，衛浴設備，石英石水槽，BMC洗衣池，養殖場復合漏糞板，電纜溝蓋板，電器箱，整體衛浴等產品的模壓成型。

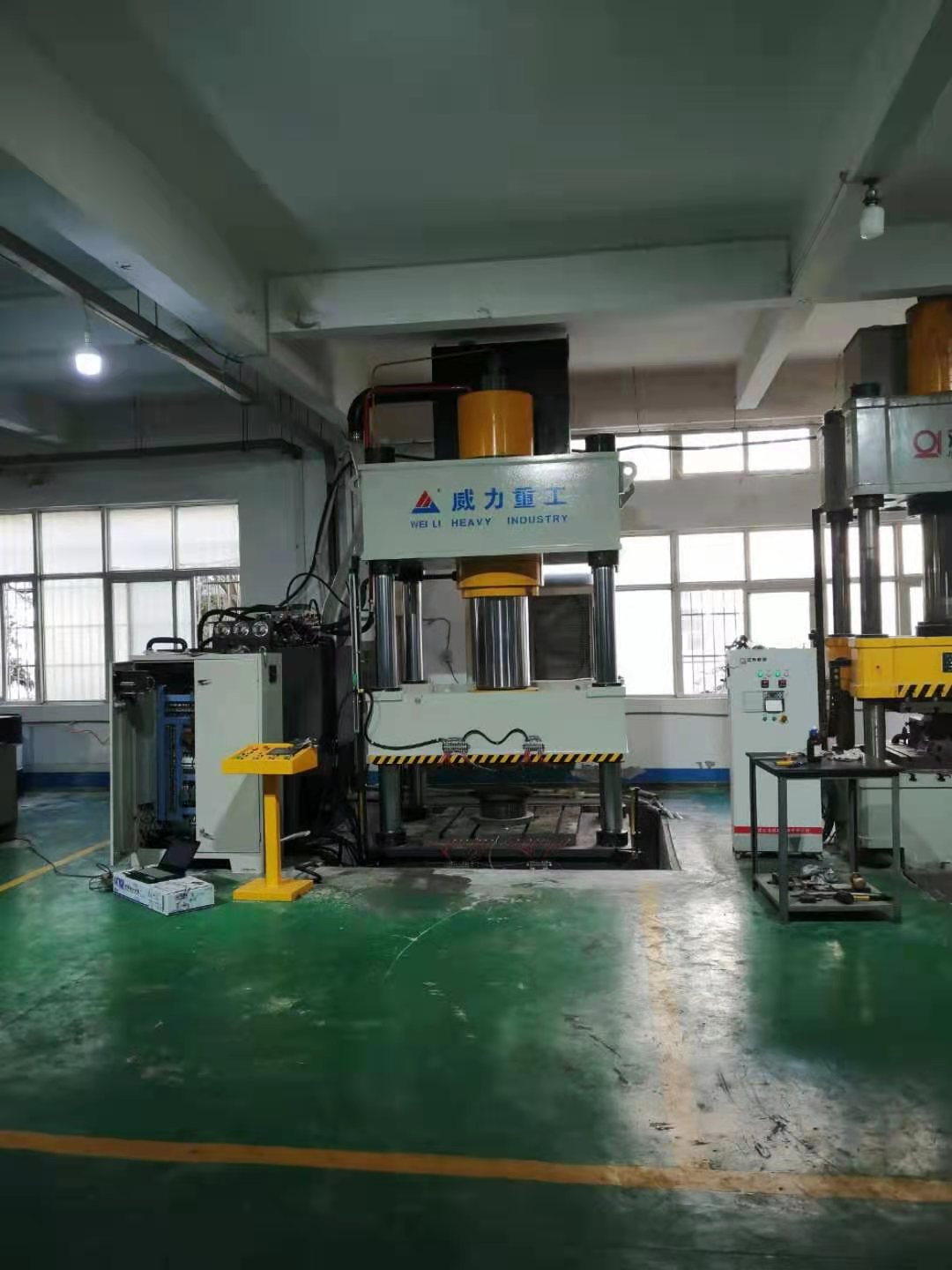

500噸四柱液壓機
帶加熱板500噸四柱液壓機包括：機座，定塊組件，動塊組件，機座一側設有電控箱，機座上方中心位置設有主油缸，主油缸的輸出軸與動塊組件連接，主油缸兩側分別設有快速油缸，快速油缸的輸出軸與動塊組件連接，動塊組件上方設有定塊組件，機座上方設有導向機構，導向機構上端與定塊組件連接，導向機構下端與機座相連，動塊組件與導向機構中部滑動連接。帶加熱板500噸四柱液壓機具有工作平穩、精度高、工作效率高、設計結構合理、使用壽命長，承壓能力強等優點。帶加熱板500噸四柱液壓機根據帕斯卡定律原理工作，該法則規定當壓力施加在受限流體上時，壓力變化發生在整個流體中。在500噸四柱液壓機內，有一個活塞作為泵工作，為小范圍的工件提供適度的機械力。還有一個面積較大的活塞，可產生更大的機械力。
山東威力重工機床有限公司設計生產的這臺帶加熱板500噸四柱液壓機設備四柱式高強度優質圓鋼制作，表面鍍硬鉻，耐磨性好；工作臺設有頂料缸，可用性強；壓力、行程、保壓等可按壓制工藝要求調整；紅外線保護，操作更安全；PLC控制，工作靈敏可靠，柔性好。空程、工作速度快，提高了生產效率。新型油缸密封元件，可靠性高，壽命長。空程速度快，能耗低，壓邊力與拉伸力均可單獨調節，是薄板成型的理想設備。帶加熱板500噸四柱液壓機能快速合模，泵站使用泵—蓄能器復合動力，快速下壓、回程過程中，泵-蓄能器同時作用，系統短時間流量比單動力系統提高數倍。快速回程：減少輔助時間，提高效率。回程缸采用下置式，使回程缸體積小，回程力大，回程速度快，回程速度提高，快速的全壓制力形成時間，0.5秒以內達到全壓。

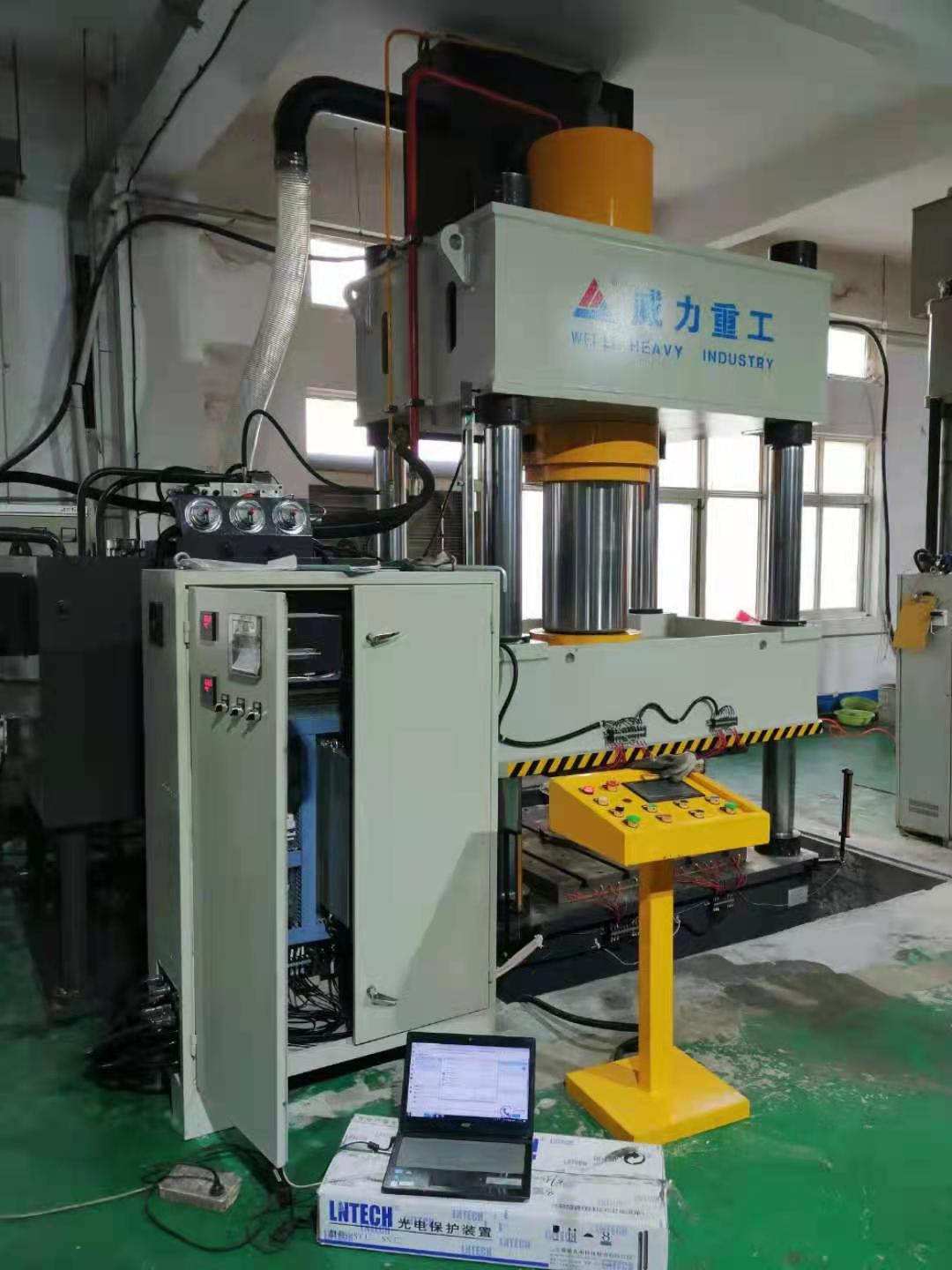

500噸帶加熱板四柱液壓機模壓軍工用品
帶加熱板液壓機設備，山東威力重工機床有限公司可根據產品特點和工藝需求來設計定做合適噸位，結構。公司設計制造帶加熱板液壓機設備經驗豐富，采購了解更多，可電話咨詢張經理：18306370898（可加微信）
