封頭是鍋爐和煉油、化工設備等受壓容器上的重要組成件。封頭按其形狀可分為平底形封頭、碟形封頭、橢圓形封頭及球形封頭等。考慮到厚板成形的變形殘余應力、變形抗力以及模具材料的選用等因素，所以封頭可多采用熱沖壓成形，有時也采用冷壓或溫壓成形。這里推薦山東威力重工機床有限公司設計生產的四柱1500噸封頭液壓機，就是專門用于封頭熱壓沖壓成型。該設備可有效的提高封頭的生產質量和效率，從而提高壓力容器制造效率和使用質量。
四柱1500噸封頭液壓機液壓系統設計：
四柱1500噸封頭液壓機有多種主機結構形式，根據各種不同結構主機的優缺點，選定三梁四柱式作為其主機結構；分析工藝動作，提出液壓系統及控制要求；將液壓系統按照功能分成主系統、輔助系統、供液循環系統、控制油系統四個部分。四個部分通過電氣控制統一有機的組成了設備的整個液壓控制系統。四部分分別為：
1、四柱1500噸封頭液壓機主系統完成主要工作油缸動作的控制和供油；
2、輔助系統完成頂出器和移動工作臺動作的控制；
3、供液循環系統提供整個系統的油液過濾、循環和冷卻功能；
4、控制油系統提供所有比例閥、液控閥的控制油液。
四柱1500噸封頭液壓機結構分析:
封頭的尺寸與拉伸力和壓邊力的關系式，按照成形的最大工件為目標值，核算主要動作油缸提供的最大拉伸力和最大壓邊力；按照工藝確定各油缸行程，進而確定油缸選型。根據其沖壓速度，選取速度上限、確定泵、閥選型以及油箱尺寸。將主系統的泵源分成兩部分，
一部分通過多組進液閥連通各個不同的執行油缸，滿足其最大速度要求：由于主滑塊要求出力最大，且要求較高的加壓速度，主滑塊所需的油液流量大于第一部分泵源提供的流量，需要另一部分泵組專供于主滑塊壓下動作。在布置方案中，首先，考慮整體布置方案，理布置主機、加熱爐、模具擺放區的位置，合理的利用廠房內外的空間，確保工藝動作能夠高效率實現；
其次，考慮四柱1500噸封頭液壓機本身結構，完成泵房布置以及電控室、操作室布置。液壓部件方案設計過程中，運用模塊化、參數化的設計思維，從頂至底的完成三維液壓零部件的設計；在閥體設計中，考慮最小通道壁厚尺寸，用以降低閥體零件所占空間和質量，優化模型。以壓力閉環控制、位移閉環控制為手段，分手動和自動兩檔，更加智能化的完成電氣控制方案設計。

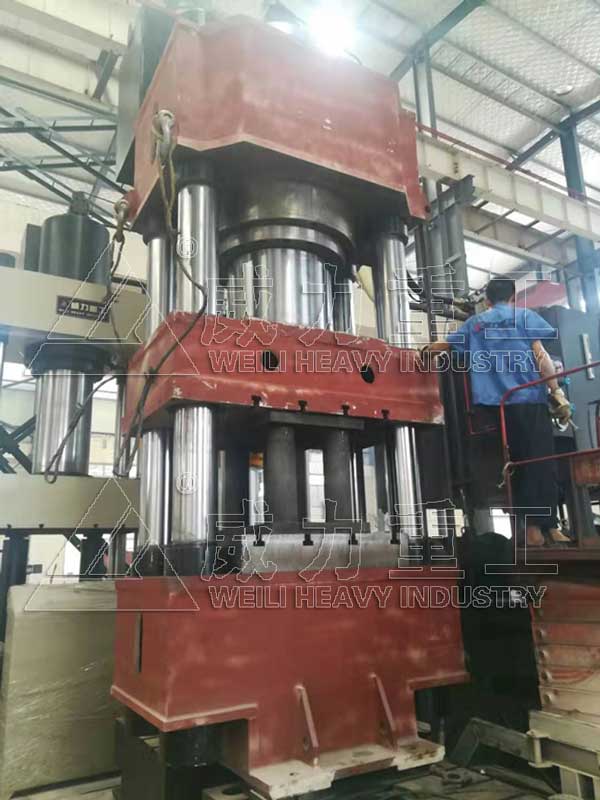

熱沖壓成型1500噸噸封頭液壓機
根據公稱壓力要求，參考四柱1500噸封頭液壓機主機尺寸設計油缸、立柱、拉桿、橫梁并對關鍵尺寸進行強度校核；完成四柱1500噸封頭液壓機主機三維solidworks建模；將整體機架模型預處理后導入有限元分析軟件；處理好接觸、摩擦和載荷等邊界條件，建立了主機四柱1500噸封頭液壓機結構的整機三維分析模型，實現了本體結構的整體數值模擬分析。通過整機三維分析模型計算，得到了主機結構在常用工況下的應力、位移分布狀態，給出了主機部件的等效應力云圖，并對其整體工作性能進行了分析和評價。

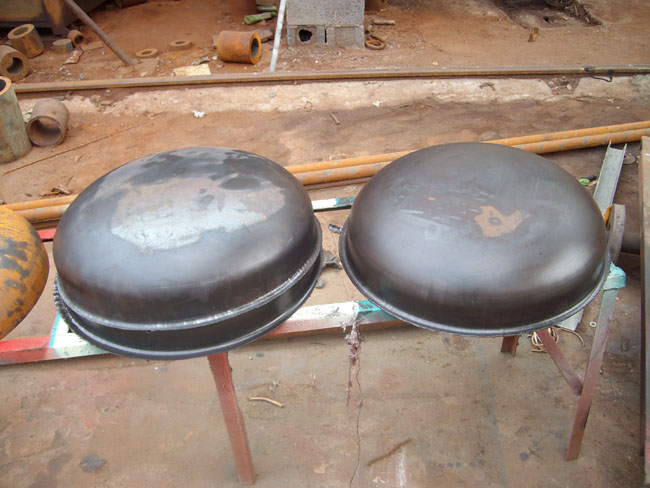

成型封頭

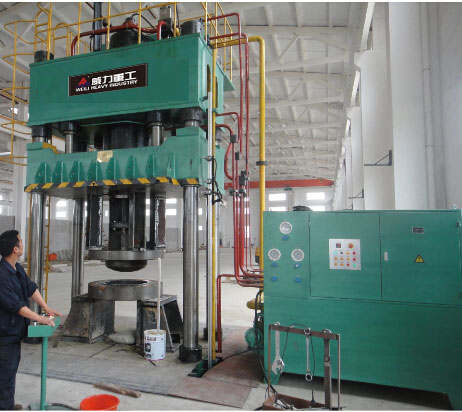

熱壓成型四柱1500噸封頭液壓機的結構特點：包括機架，設置于機架上的四個立柱，固定設置在立柱上的上橫梁和下橫梁，上橫梁和下橫梁之間設有能沿著立柱上下移動的壓邊滑塊，壓邊滑塊中間設有上下貫通的導向槽，上橫梁上中間貫通的設有拉伸液壓缸，拉伸液壓缸的拉伸活塞桿下端連接拉伸滑塊，拉伸滑塊能在壓邊滑塊的導向槽中上下移動，拉伸滑塊下端固定設置有承壓筒，承壓筒下端設置上模;上橫梁上還設有至少兩個壓邊液壓缸，每個壓邊液壓缸的壓邊活塞桿下端連接壓邊滑塊;壓邊滑塊上端中間還設置有將拉伸滑塊和壓邊滑塊鎖緊在一起的鎖緊裝置。四柱1500噸封頭液壓機導向性能好，能實現雙動變單動且結構簡單，安全可靠，操作方便。
