630噸不銹鋼廚具拉伸液壓機油缸結構與安裝？
液壓油缸是組成630噸不銹鋼廚具拉伸液壓機重要組成部分，可根據拉伸不銹鋼廚具的模具特點，設計成單缸、雙缸等結構。。常用的有兩種機型：四柱式不銹鋼廚具拉伸機、框架式液壓墊廚具拉伸液壓機等。公司從100噸-5000噸有豐富的設計經驗，不銹鋼廚具拉伸液壓機是公司金屬拉伸機的典型用途之一。這里山東威力重工主要介紹下液壓油缸的結構與安全方法：
630噸不銹鋼廚具拉伸液壓機壓制缸：機器壓制噸位由雙缸實現。活塞桿通過連接法蘭與滑塊相連接。缸體材料為優質45#鍛鋼，保證材質均勻；活塞桿表面中頻淬火處理。主缸密封件采用進口密封圈，確保密封可靠。

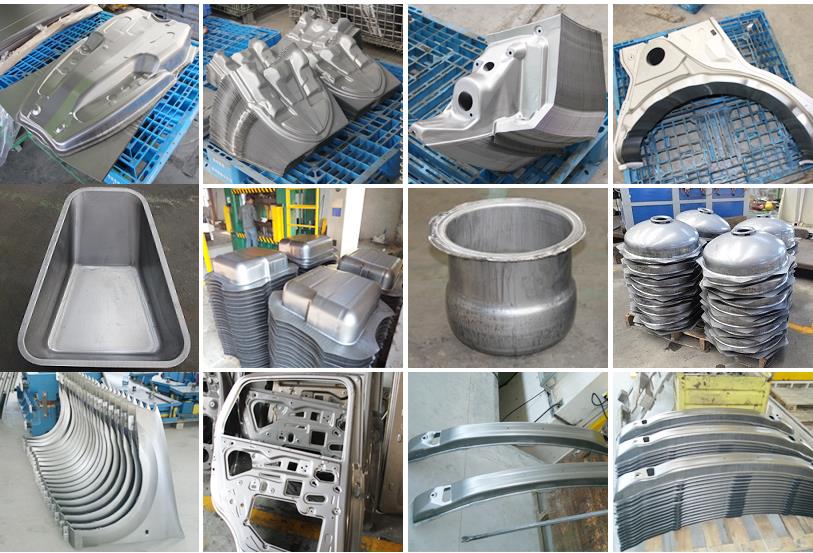

不銹鋼拉伸機應用案例
630噸不銹鋼廚具拉伸液壓機油缸結構主要技術參數：
壓力范圍：一臺液壓機壓力的大小根據它的缸徑大小及泵的流量，電機的轉速等來計算出來。液壓機的功率大小=油泵的流量×壓力P*P。流量的計算公式=機器噸位數/250=活塞面積。活塞面積*速度等于=流量。液壓機功率計算很簡單的來講就是流量×壓力。流量就是公稱噸位÷250＝活塞面積。活塞面積×速度＝流量。壓力為250kgfcm2=25mpa。在設計液壓機時候主要考慮油缸的主缸的內徑，主缸無桿腔的有效工作面積，主缸活塞桿直徑，主缸有桿腔的有效工作面積，主缸的工作壓力以及油壓缸缸筒長度等技術參數
630噸不銹鋼廚具拉伸液壓機油缸安裝注意點：
(1)、盡量使活塞桿在受拉狀態下承受載荷，或在受壓狀態下具有良好的縱向穩定性，避免活塞桿承受偏載。
(2)、法蘭安裝應避免缸體因自重而偏離軸線下垂，必要時可用托架支撐。地腳安裝不能在兩端用鍵和銷定位，只能在一端定位，為的是不致阻礙缸體在熱膨脹和受內壓時的軸向伸長。當缸體采用耳環或絞軸安裝，活塞桿用耳環連接時，各耳軸、耳軸與絞軸的方向必須一致，以保證油壓缸在與耳軸、絞軸相垂直的平面內擺動。
(3)、630噸不銹鋼廚具拉伸液壓機的油壓缸進、出油口應向上安裝，以利于排氣。

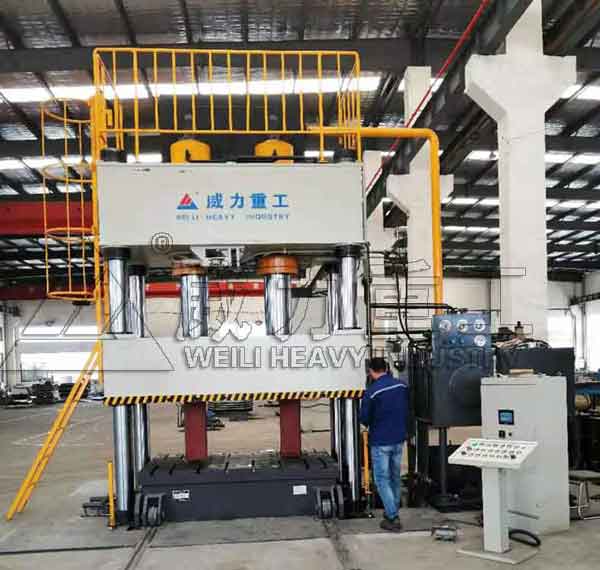

不銹鋼廚具拉伸液壓機
山東威力重工設計生產的630噸不銹鋼廚具拉伸液壓機機身由三梁四柱組成或八面導軌框架式結構，本機結構具有結構緊湊簡單、設計合理、安裝連接便捷等特點。整機經過計算機的有限元優化設計，注重壓機整體性能，保證了整機的實用、耐用、高剛度和高可靠性。公司會根據拉伸件的不同按需設計定做生產。了解定做不銹鋼廚具拉伸液壓機歡迎咨詢我們張經理：18306370898（可加微信）
