壺鈴是一種常用的家用訓練健身器材，是由壺鈴殼體和手柄組成。一種新型健身壺鈴殼體采用金屬板材配合和模具一次拉伸成型半球體， 拉伸壺鈴一次成型選用的對機器設備為250噸四柱拉伸液壓機。這也是公司根據客戶的要求設計生產的健身壺鈴拉伸液壓機設備，目前該設備已經在客戶車間使用中，拉伸壺鈴殼體一次成型表面光滑無褶皺、無沙眼、無氣孔。

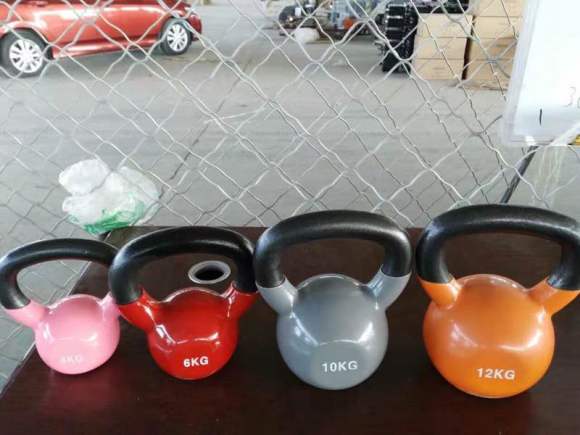

健身壺鈴
健身壺鈴殼體生產采用拉伸工藝，是由250噸拉伸液壓機提供所需要的工作壓力、速度，在拉伸模具上實現拉伸工藝，模具是由專業模具廠家提供。山東威力重工可以根據需要設計生產200噸、315噸、400噸等健身壺鈴拉伸液壓機設備。該設備由主機及控制機構兩大部分組成。主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。250噸健身壺鈴拉伸液壓機是一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器。
健身壺鈴殼體拉伸中
250噸健身壺鈴拉伸液壓機主機的工藝過程：按下啟動按鈕后，主缸上腔進油，橫梁滑塊在自重作用下快速下行，此時會出現供油不足的情況，補油箱對上缸進行補油。觸擊快進轉為工進的行程開關后，250噸四柱液壓機橫梁滑塊工進，并對工件逐漸加壓。工件壓制完成后進入保壓階段，讓產品穩定成型。保壓結束后，轉為主缸下腔進油，滑塊快速回程，直到原位后停止。250噸四柱拉伸液壓機橫梁滑塊停止運動后，頂出缸下腔進油，將工件頂出，工件頂出后，頂出缸上腔進油。

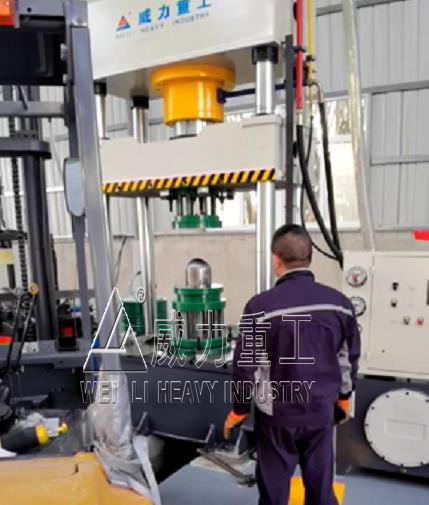

250噸四柱拉伸液壓機生產健身壺鈴過程中
250噸健身壺鈴拉伸液壓機主要組成部分：
1、250噸健身壺鈴拉伸液壓機主機由底座（內裝主工作油缸）、工作臺、上下橫梁、夾持部分、絲杠、立柱等組成。工作臺和上橫梁通過立柱聯接成一個剛性框架，工作臺和主工作活塞通過螺釘聯結。這樣，就形成兩個工作空間，即：上橫梁和下橫梁形成的拉伸空間；下橫梁和試臺形成的壓縮空間。拉伸空間和壓縮空間的調整是通過下橫梁的上下移動實現的，下橫梁移動是電機經減速器、鏈傳動機構、絲杠副完成的。
2、操作部分
電源按鈕及指示燈、高壓油泵電動機的開停按鈕裝在油源臺面上。送油閥亦稱調速閥，利用此閥可使油泵輸出高壓油送到250噸健身壺鈴拉伸液壓機油缸內。同時可控制力值增加的速度?；赜烷y可卸除負荷，使工作油缸內的油回到油箱內。
3、液壓傳動系統
油箱內的油經過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內。當送油手輪關閉時，油從回油管流回油箱，當送油手輪打開時，則油液經油管進入工作油缸內，再通過壓力油管經過回油閥體的孔路同步作用到負荷傳感器，傳感信號經轉換處理后由微機測控系統指示出試驗力值。

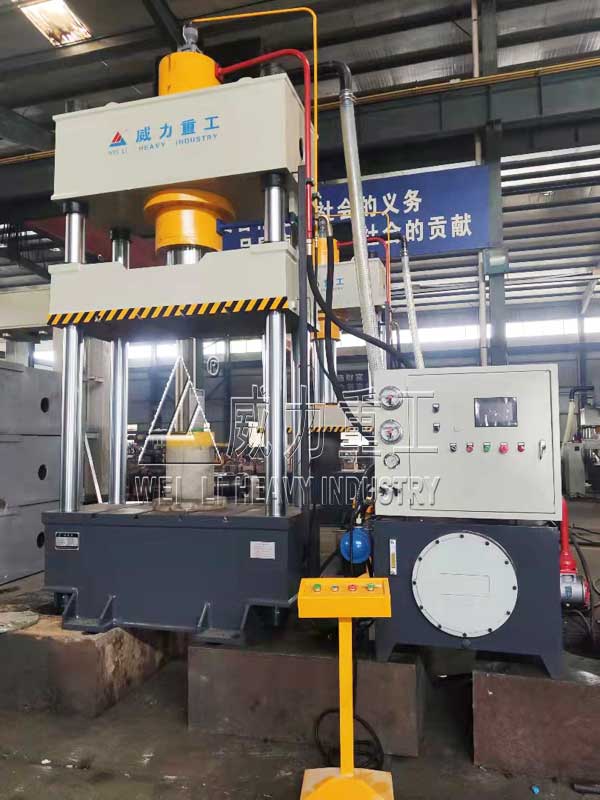

250噸四柱液壓機
